Etude acoustique :  version Standard

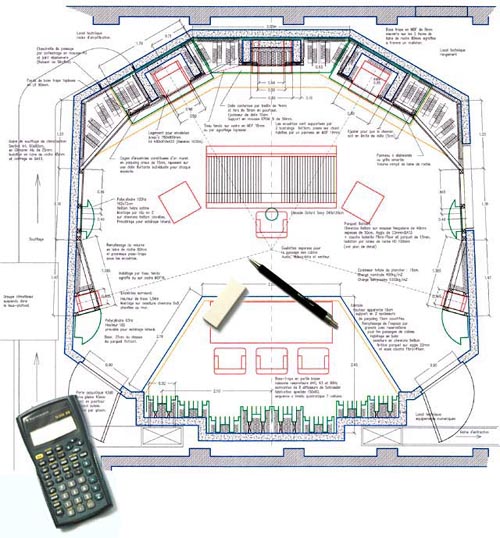

La formule Standard prend en compte des paramètres acoustiques complémentaires comme les résonances modales, le placement des enceintes (pour les pièces qui en sont équipées) et offre un plan plus complet. Le dessin contient, pour chaque pièce, une vue de dessus, 2 élévations, la cotation dimensionnelle, des encadrés montrant les détails du plancher, des doublages et du plafond.

L'étude Standard comprend:

		Implantation, calcul des surfaces, volume.
		Étude des proportions, compatibilité EBU, diagramme de Bolt.
		Calcul de l'affaiblissement des parois.
		Echantillonnage des parois de doublage, plafond, murs, plancher.
		Tableau des modes stationnaires, résonances coïncidentes,
		progression des réflexions.
		Calcul de l'absorption par zone, liste des matériaux.
		Courbe du temps de réverbération.
		Courbe d'influence des premières réflexions.
		Placement des enceintes et du point d'écoute.

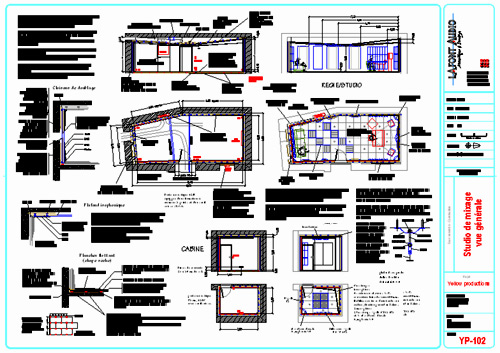

		Dessin de construction à l'échelle 1/50, format A1.

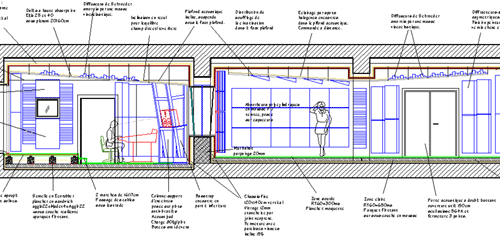

		1 vue de dessus et 2 élévations, cotés et annotés.
		Recommandations et liste d'équipements.
		Assistance téléphonique, fax, E-mail.

Etude acoustique :  applications professionnelles

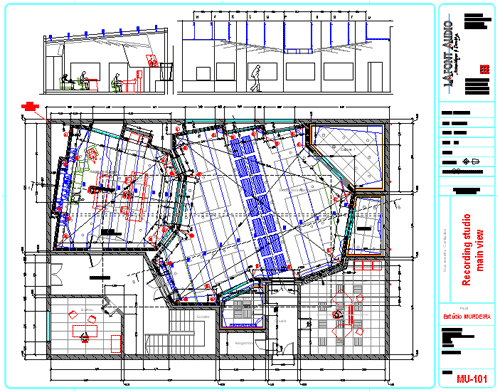

Pour répondre aux exigences des applications professionnelles et des  auditoriums privés haut de gamme, nous avons développé une formule spéciale. L'étude, plus affinée, autorise la mise en oeuvre de solutions spécifiques intégrées. Les plans de construction, tracés au 1/50 et 1/20 sont plus détaillés avec de nombreuses cotes et commentaires.

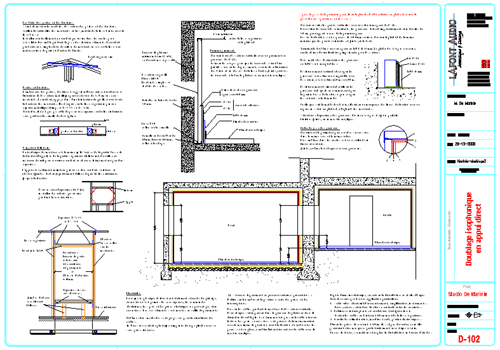

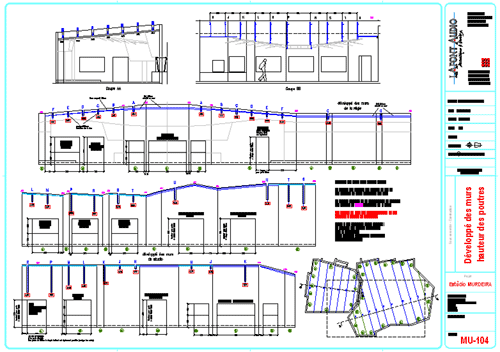

En complément de l'étude standard, cette formule ajoute de nouveaux plans parmi lesquels le détail des parois, des ouvertures, la distribution du circuit électrique, les gaines de ventilation, les basstraps, le plafond suspendu ainsi que des méthodes de montage ou de construction.

Un dossier séparé fournit, entre autres, le calcul de l'affaiblissement des parois, la cartographie en 3D des modes stationnaires, les courbes de réverbération et le placement optimisé des enceintes (voir liste ci-dessous).

L'étude professionnelle inclut:

Pour connaître le prix de revient d'une étude professionnelle, reportez vous à notre feuille de calcul

Etude acoustique :  formule Elite

Cette option est destinée aux réalisations de prestige où le degré d'exigence est placé au plus haut niveau. L'étude, très complète, intègre des milliers de paramètres et fait appel à des logiciels plus puissants que ceux utilisés pour les autres classes, notamment en ce qui concerne tous les aspects de la propagation des ondes dans l'espace acoustique.

La formule inclut la modélisation des enceintes, l'analyse détaillée des réflexions, sur les parois et le mobilier, par lancer de rayon (ray-tracing), les courbes de réverbération par octave, les figures d'intelligibilité et la cartographie des zones de pression.

Toutes les options sont incluses, y compris la représentation photoréaliste de chaque pièce et l'auralisation sur CD.

Représentation photoréaliste en 3 dimensions

With the advances in digital technology, musicians can now produce their own music at home. Over the years the gear has gotten much better, and musicians have learned a great deal about recording. So why do so many musicians and engineers have difficulty getting truly professional-sounding results? One reason? Acoustics. If the room you're working in has poor acoustics, it will be extremely difficult -- if not impossible -- to produce excellent results. You can't capture a true sound if the microphones don't hear the instruments and vocals correctly. You have to be able to hear what's truly going on with your tracks to make the proper decisions about editing, equalizing, processing, and mixing them. Acoustics can be a complex, math-laden science, but treating a room to make it sound great and function optimally as a recording studio needn't be difficult nor require hours in front of a calculator or computer screen. Improving a studio's acoustics can be simple and inexpensive -- all you need is some guidance. Acoustic Design for the Home Studio focuses on creating a greatsounding home or project studio in an existing room. It teaches the basic principles of acoustics that affect you in your home or project studio and how to solve any acoustical problems you may have without laying out much (or any) money. Whether you're converting a bedroom, a garage, a basement, or a corner of the living room, this book will help you improve the sound of the environment in which you're making music. The principles are easy to understand and the materials used for treating a room are readily available. Diagrams and photos of actual rooms created with the designs are included to illustrate concepts. Whether you want to pursue a no-cost solution, use "off -the-shelf" acoustic materials, or even splurge with an unlimited budget, you'll learn how to put your room together easily and effectively.

The fundamental concerns of a home theater are the visual and audio performance of the experience. The placement of audio-visual equipment depends on the geometry of the theater space. Three modes of sound exist in the theater: axial, tangential, and oblique. Axial modes are the passage of sound between two parallel surfaces. Tangential modes move among four surfaces. Oblique modes involve all six surfaces of the space.

The quality of the sound in the theater can be maximized with good room proportions and the proper selection and location of acoustical treatments. Absorptive materials and reflective surfaces should be used to manipulate the movement of sound in the space. Some reflections are desired to create ambience and lifelike attributes.

An additional concern is the containment of noise within the theater, inhibiting its transmission through the perimeter barrier. Materials and methods of construction should preserve an acoustical boundary.

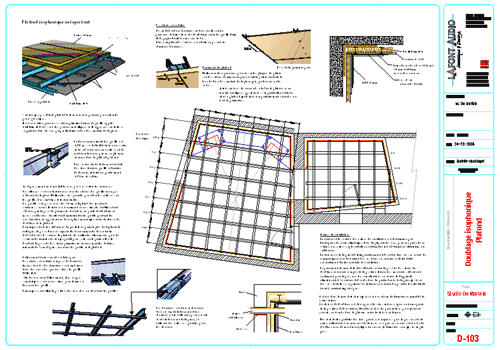

Etude acoustique :  plans de détails

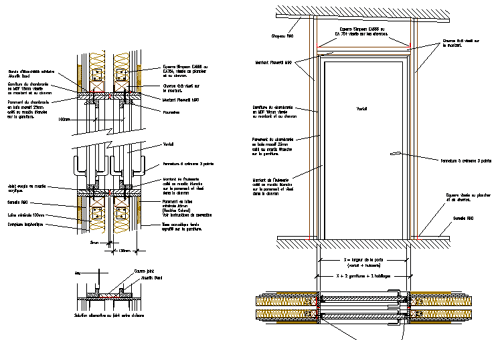

Plan de détails: fenêtre (châssis fixe)

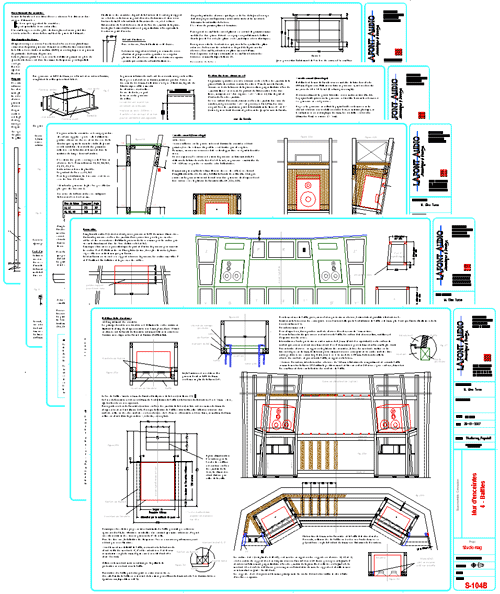

Plan de détails: mur de façade d'une régie de mixage

Etude d'impact

Prescriptions applicables aux établissements ou locaux recevant du public et diffusant à titre habituel de la musique amplifiée.

Ref : Décret n° 98-1143 du 15 décembre 1998 - Arrêté du 15 décembre 1998 - NOR : ATE P 98 70260C

Depuis le 17 décembre 1999, tous les lieux diffusant de la musique doivent être en conformité avec le décret n° 98-1143 visant à protéger des nuisances sonores le public, le personnel et le voisinage.

Est ainsi susceptible de relever de la réglementation la salle qui, quelle que soit son affectation usuelle, est régulièrement utilisée de manière saisonnière, par exemple pendant la période estivale.

Les magasins et les galeries marchandes diffusant une musique d’ambiance dont le niveau sonore engendré en tout point accessible au public ne dépasse pas la valeur de 75 dBA, devront réaliser cette étude d’impact s’ils sont à l’origine de plaintes de voisinage liées à la diffusion musicale.

Lorsque l'établissement ou les locaux sont soit contigus, soit situés à l'intérieur de bâtiments comportant des locaux à usage d'habitation, ou destinés à un usage impliquant la présence prolongée de personnes, l'isolement entre le local d'émission et le local de réception doit être conforme à une valeur minimale, fixée par arrêté, qui permette de respecter les valeurs maximales d'émergence fixées par l'article R. 48-4 du code de la santé publique. Ces émergences ne pourront être supérieures à 3 décibels dans les bandes d'octaves normalisées de 125 Hz à 4 000 Hz.

Dans tous les cas, l'exploitant est tenu d'établir une étude de l'impact des nuisances sonores respectant le cahier des charges annexé à l’arrêté.

Documents

L'étude doit comporter les documents suivants :

1- Les relevés ayant permis d'estimer les niveaux de pression acoustique, tant à l'intérieur qu'à l'extérieur des locaux, et sur le fondement desquels ont été effectués, par l'exploitant, les travaux d'isolation acoustique nécessaires.

2- La description des dispositions prises pour limiter le niveau sonore et les émergences aux valeurs fixées par le décret, notamment par des travaux d'isolation phonique et l'installation d'un limiteur de pression acoustique.

Dans le cas où l'isolement du local est insuffisant pour respecter les valeurs maximales d'émergence, l'activité ne peut s'exercer qu'après la mise en place d'un limiteur de pression acoustique réglé et scellé par son installateur.

Un certificat d'isolement acoustique sera établi après que les travaux aient été effectués. Les documents doivent être mis à jour en cas de modification de l'installation.

L’étude d’impact doit être présentée lors des contrôles sur place, selon le cas :
- aux services de police
- aux inspecteurs de salubrité de la Préfecture de Police
- à l’administration en cas de litige, pour vérification des mesures d’isolement.

Sanctions

Les peines encourues pour défaut de présentation de l’étude d’impact vont de la contravention de 5e classe (soit 1500 euros), doublée en cas de récidive, à la confiscation du matériel de sonorisation en cause et à la fermeture administrative pour une durée pouvant aller jusqu'à trois mois en cas de plainte du voisinage.
